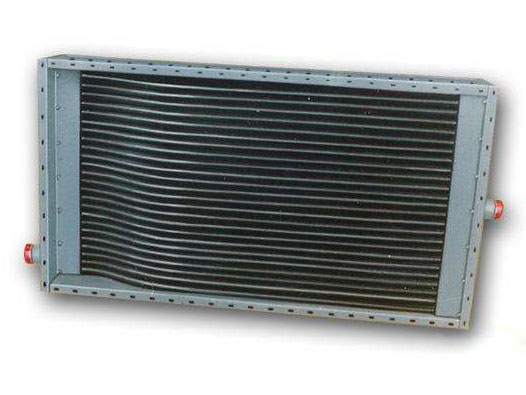

S型銅制散熱器概述

1、S型銅制散熱器由銅管繞銅片構成，熱工性能好；
2、S型銅制散熱器適應于采暖，空調，冷卻，除濕，烘干等工程系統；

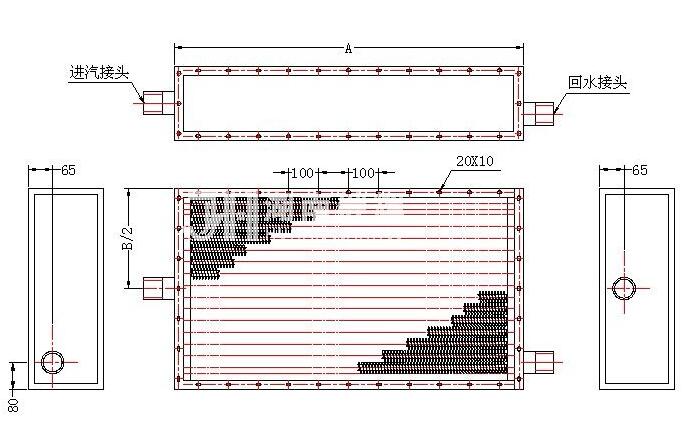

3、S型銅制散熱器為“s”型彎管直通式結構，適于蒸汽熱源；
4、S型銅制散熱器型號表示說明：S①②—③—④
①—散熱管排數（1排，2排）；
②—散熱管翅片片距（R，M，T）
③—散熱器表面管數（根）
④—散熱器有效管長（吋）
5、S型銅制散熱器的散熱管特征：采用Φ16×1紫銅管繞10×0.2mm紫銅帶，然后整體搪錫處理，傳熱系數高，耐腐蝕，按其單位長度散熱量大小， 分三種片距分別為R（片距3.2），中M（片距4.2），小T（片距6.5）；
6、S型銅制散熱器的散熱管結構參數表

S型銅制散熱器工作特性

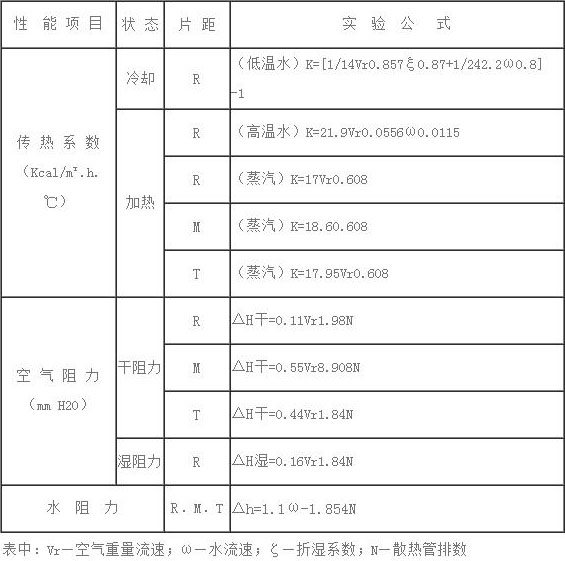

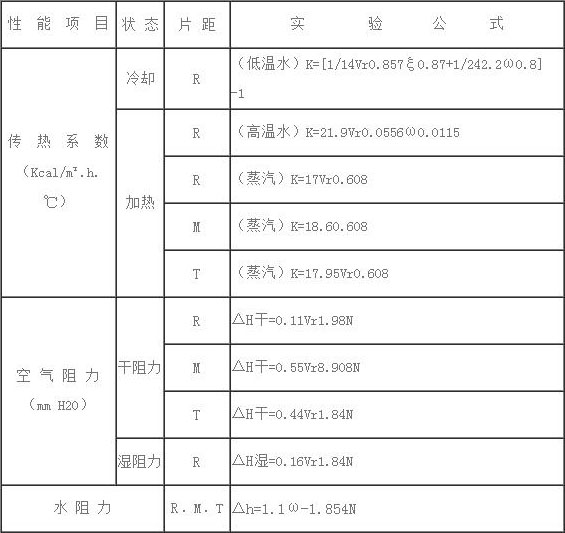

S型銅制散熱器的基本性能實驗公示表

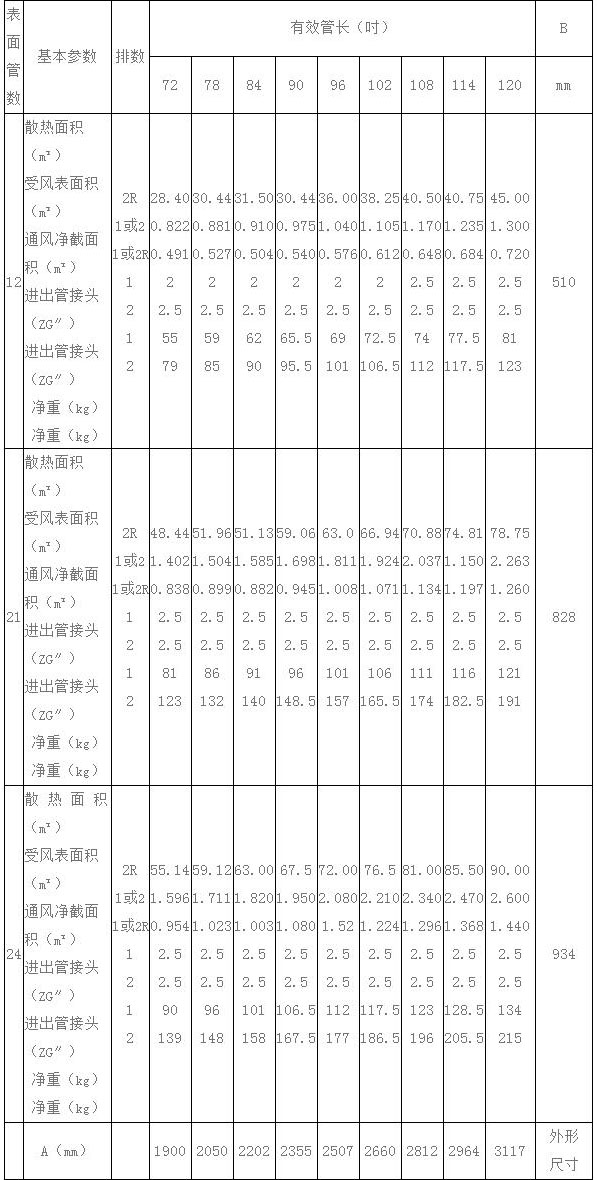

S型銅制散熱器基本參數

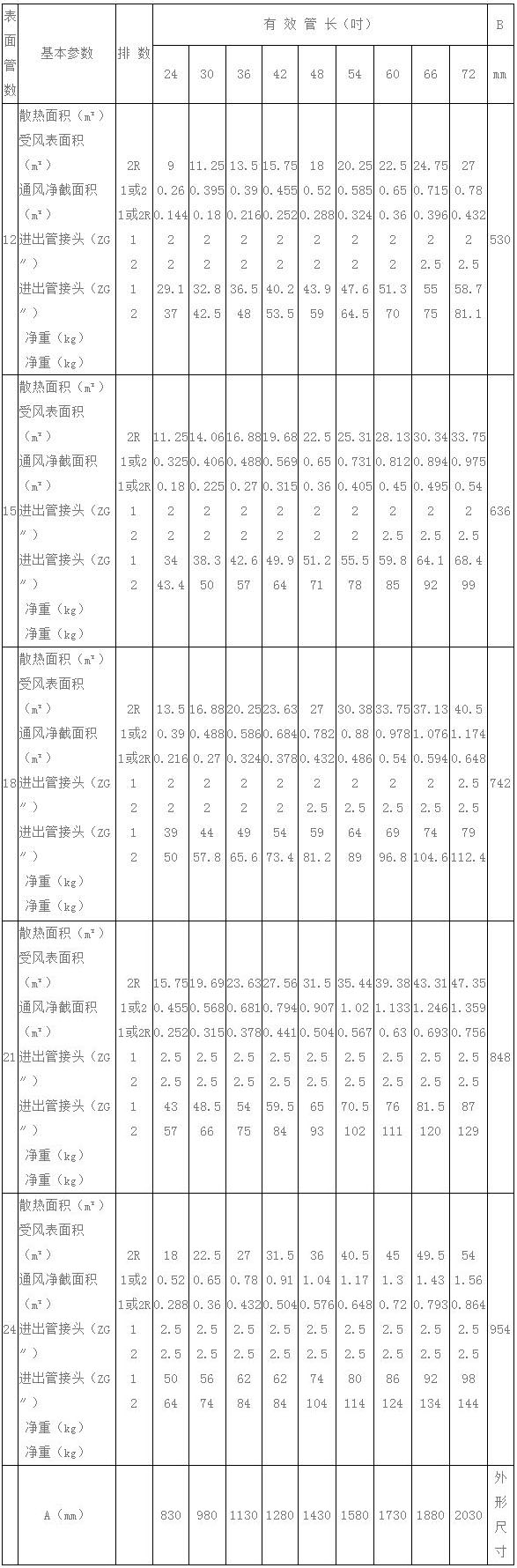

S型銅制散熱器基本參數續表

表中基本參數數據域不同排數，不同片距型散熱器換算式
散熱面積：
       2M型=2R型×0.77
       2T型=2R型×0.54
       1R=2R×0.5
       1M型=2R×0.385
       1T型=2R×0.27

產品凈重：
       1M型=1R型×0.94
       2M型=2R型×0.92
       1T型=1型R×0.85
       2T型=2R型×0.78

通風凈截面積：
       M型=R型×1.015
       T型=R型1.035
