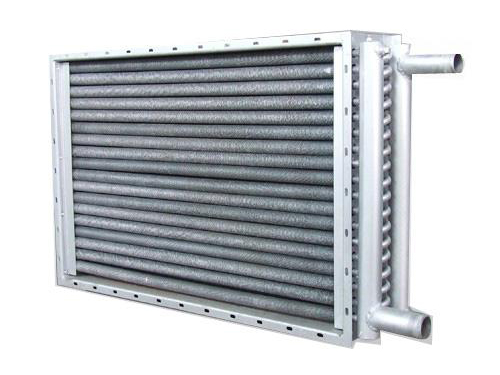

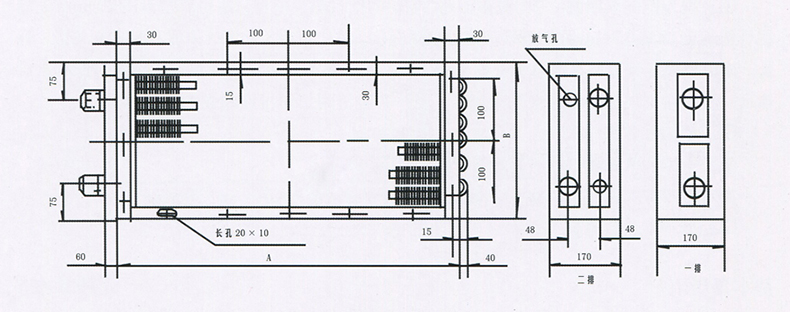

U_Ⅱ型是一種既適用于蒸汽加熱系統，又適用于熱水加熱系統的散熱排管，其進出水接頭都在同一側，進出水排管是用U型彎頭連接，這樣，適應了安裝上的某些特殊要求，即散熱排管的一端必需靠墻或者有其它障礙物等。
       翅片管均用φ16×1mm紫銅管繞制上10×0.2mm的皺折紫銅帶而成，呈螺旋狀，具有3.2mm-“R”，4.2mm-“M”，6.5mm-“T”三種不同的片距，“R”種片距，片距小而散熱面積大具有大的散熱量；“M” 種片距，片距較大，散熱量及空氣阻力均較??；“T”種片距，片距最大，適用蒸汽壓力較高面空氣溫升較低的情況。
       U_Ⅱ型散熱排管有各種不同表面管長、管數、排數及翅片片距的多種配合，計有大小規格七百六十五種。
       翅片管繞制完畢后均進行表面浸鍍錫合金，以確保翅片與管子接觸緊密，并達到美觀防腐蝕的效果。
       翅片管與進氣回水總管的連接，采用銅焊，其它工藝細節，均嚴格要求，考慮周密，以確保散熱器性能良好，經久耐用，安裝方便，經濟合算。

U_Ⅱ型編號方法為
       型號一一排數（片距代號）3.2——表面管數——表面管長（英寸）。
       如采用兩排，片距為3.2mm，表面管數為21，管長為60英寸，則為UⅡ——2（R）——21——60。
       U_Ⅱ型基術參數見表

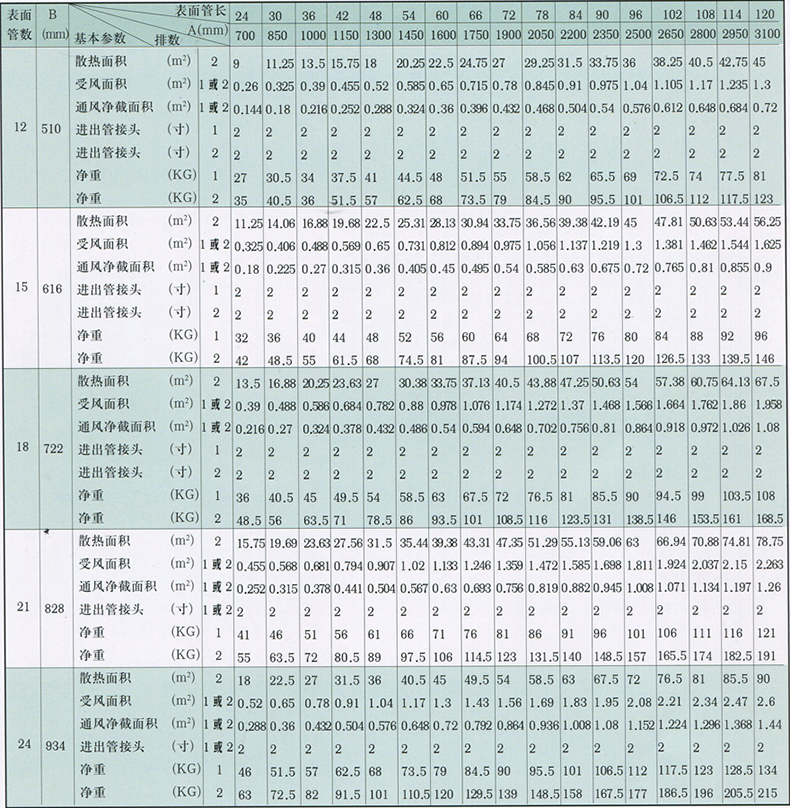

U_Ⅱ型散熱排管技術參數
